سیستم برق کمپر چیست؟ راهنمای برق‌کشی، باتری و اینورتر در ون کمپر
وقتی صحبت از سفر با ون کمپر می‌شود، معمولاً اولین چیزهایی که به ذهن می‌رسند تخت خواب، کابینت، یخچال و تجهیزات آشپزی هستند. اما چیزی که بسیاری از این تجهیزات را قابل استفاده می‌کند، سیستم برق کمپر است.
شارژ کردن موبایل و لپ‌تاپ، روشنایی داخل کابین، استفاده از یخچال، پمپ آب، فن، تلویزیون، تجهیزات آشپزی و حتی سیستم گرمایشی یا سرمایشی، همگی به یک سیستم برق اصولی وابسته‌اند.
به همین دلیل برق‌کشی ون کمپر صرفاً به معنی نصب چند سیم و پریز نیست؛ بلکه باید ظرفیت باتری، میزان مصرف تجهیزات، روش شارژ باتری و توان اینورتر از ابتدا محاسبه شود.
در این راهنما بررسی می‌کنیم سیستم برق کمپر چیست، چه اجزایی دارد و هنگام طراحی آن باید به چه نکاتی توجه کرد.
سیستم برق کمپر چیست؟
سیستم برق کمپر مجموعه‌ای از تجهیزات است که انرژی الکتریکی موردنیاز داخل خودرو را تأمین، ذخیره و مدیریت می‌کند.
برخلاف خودروی معمولی که بخش عمده برق آن برای استارت، چراغ‌ها و تجهیزات اصلی خودرو استفاده می‌شود، در یک کمپر تجهیزات بیشتری وجود دارند که ممکن است حتی زمانی که خودرو خاموش است به برق نیاز داشته باشند.
برای مثال:
- یخچال کمپر
- چراغ‌های داخل کابین
- پمپ آب
- شارژر موبایل
- لپ‌تاپ
- فن و سیستم تهویه
- تلویزیون
- تجهیزات صوتی
- پریزهای ۲۲۰ ولت
- برخی تجهیزات آشپزی
به همین دلیل معمولاً بهتر است تجهیزات بخش مسکونی کمپر از سیستم اصلی برق خودرو جدا باشند.
چرا نباید تجهیزات کمپر مستقیماً از باتری خودرو استفاده کنند؟
یکی از اشتباهات رایج در تجهیز ون، استفاده مستقیم از باتری اصلی خودرو برای تأمین برق تجهیزات داخل کمپر است.
فرض کنید خودرو را در یک منطقه طبیعت‌گردی پارک کرده‌اید و چند ساعت از یخچال، روشنایی، شارژر و فن استفاده می‌کنید.
اگر همه این تجهیزات به باتری اصلی خودرو متصل باشند، ممکن است هنگام روشن کردن خودرو با باتری ضعیف یا حتی تخلیه‌شده مواجه شوید.
راهکار حرفه‌ای‌تر استفاده از یک باتری مجزا برای بخش کمپر است.
در این حالت:
باتری خودرو → وظایف اصلی خودرو
و
باتری کمپر → تجهیزات قسمت مسکونی
را تأمین می‌کند.
این جداسازی باعث می‌شود استفاده از تجهیزات کمپینگ احتمال استارت نخوردن خودرو را کاهش دهد.

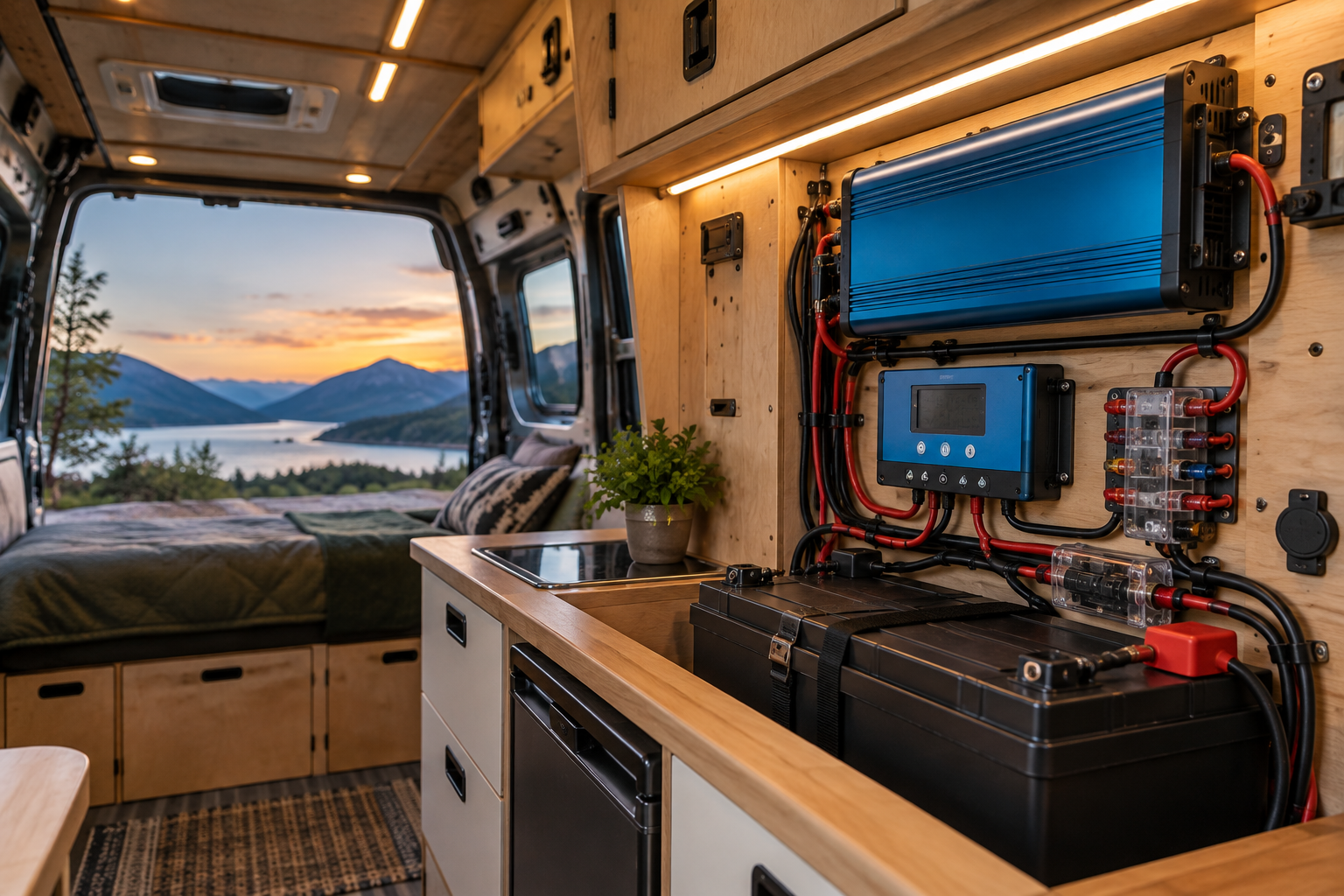

اجزای اصلی سیستم برق ون کمپر
یک سیستم برق کمپر می‌تواند بسته به نوع خودرو و تجهیزات مورد استفاده ساده یا بسیار پیشرفته باشد.
اما بیشتر سیستم‌ها از چند بخش اصلی تشکیل می‌شوند.
۱. باتری کمپر
باتری را می‌توان قلب سیستم برق کمپر دانست.
انرژی موردنیاز تجهیزات زمانی که خودرو خاموش است، داخل این باتری ذخیره می‌شود.
ظرفیت باتری معمولاً براساس میزان مصرف روزانه تجهیزات انتخاب می‌شود.
برای مثال اگر در کمپر از موارد زیر استفاده شود:
- یخچال
- روشنایی LED
- پمپ آب
- شارژ موبایل
- لپ‌تاپ
- فن
ظرفیت موردنیاز با کمپر ساده‌ای که فقط چند چراغ و شارژر دارد متفاوت خواهد بود.
بنابراین انتخاب باتری صرفاً براساس «بزرگ‌تر بودن ظرفیت» کار درستی نیست و ابتدا باید میزان مصرف واقعی محاسبه شود.
باتری کمپر چند آمپر باشد؟
پاسخ ثابتی برای این سؤال وجود ندارد.
فرض کنید مصرف روزانه تجهیزات شما حدود ۸۰۰ وات‌ساعت باشد.
اگر سیستم برق ۱۲ ولت باشد:
۸۰۰ ÷ ۱۲ ≈ ۶۷ آمپرساعت
اما این عدد به معنی انتخاب مستقیم یک باتری ۷۰ آمپرساعتی نیست.
نوع باتری، عمق دشارژ مجاز، افت سیستم و مدت زمانی که قرار است بدون شارژ مجدد از تجهیزات استفاده شود نیز اهمیت دارند.
برای مثال فردی که روزانه چند ساعت رانندگی می‌کند شرایط متفاوتی با کسی دارد که قصد دارد دو یا سه روز در یک نقطه کمپ کند.
بنابراین هنگام طراحی سیستم برق کمپر باید مصرف واقعی تجهیزات محاسبه شود.
چه نوع باتری برای کمپر مناسب است؟
برای کمپرها معمولاً چند نوع باتری مورد استفاده قرار می‌گیرد.
باتری سرب اسیدی
این باتری‌ها قیمت پایین‌تری دارند اما معمولاً سنگین‌تر هستند و محدودیت بیشتری در میزان دشارژ دارند.
باتری AGM
باتری AGM در بسیاری از سیستم‌های کمپر استفاده می‌شود و نسبت به باتری‌های معمولی نگهداری ساده‌تری دارد.
با این حال وزن نسبتاً بالا همچنان یکی از محدودیت‌های آن است.
باتری لیتیومی LiFePO4
باتری‌های LiFePO4 در سیستم‌های جدید کمپر محبوب شده‌اند.
از مهم‌ترین مزایای آنها می‌توان به موارد زیر اشاره کرد:
- وزن کمتر
- عمر چرخه‌ای بیشتر
- امکان استفاده از درصد بیشتری از ظرفیت باتری
- سرعت شارژ مناسب
- راندمان بالاتر
البته هزینه اولیه این باتری‌ها معمولاً بیشتر است.
انتخاب میان AGM و لیتیوم باید بر اساس بودجه، میزان استفاده از کمپر و ظرفیت موردنیاز انجام شود.
اینورتر کمپر چیست؟
بخش زیادی از تجهیزات کمپر با برق ۱۲ ولت DC کار می‌کنند.
برای مثال بسیاری از چراغ‌های LED، پمپ‌های آب و بعضی یخچال‌ها می‌توانند مستقیماً از سیستم ۱۲ ولت استفاده کنند.
اما وسایلی مانند:
- شارژر بعضی لپ‌تاپ‌ها
- برخی لوازم آشپزی
- وسایل برقی ۲۲۰ ولت
- تجهیزات الکترونیکی خانگی
به برق AC نیاز دارند.
اینجاست که اینورتر کمپر وارد مدار می‌شود.
اینورتر برق DC باتری را به برق AC قابل استفاده برای وسایل معمول تبدیل می‌کند.
اینورتر چند وات برای کمپر مناسب است؟
انتخاب اینورتر باید بر اساس پرمصرف‌ترین تجهیزاتی انجام شود که قرار است هم‌زمان استفاده شوند.
مثلاً اگر فقط قصد دارید:
- لپ‌تاپ
- دوربین
- تجهیزات کوچک الکترونیکی
را شارژ کنید، ممکن است یک اینورتر نسبتاً کوچک کافی باشد.
اما اگر تجهیزاتی مانند:
- کتری برقی
- قهوه‌ساز
- سشوار
- اجاق برقی
وارد سیستم شوند، توان موردنیاز به شکل قابل توجهی افزایش پیدا می‌کند.
نکته مهم این است که تجهیزات پرمصرف نه‌تنها اینورتر قوی‌تری می‌خواهند، بلکه باتری و کابل‌کشی مناسب‌تری نیز نیاز خواهند داشت.
برای همین انتخاب یک اینورتر ۲۰۰۰ یا ۳۰۰۰ وات بدون بررسی سایر بخش‌های سیستم الزاماً تصمیم درستی نیست.
اینورتر Pure Sine Wave بهتر است یا Modified Sine Wave؟
در سیستم‌های حرفه‌ای کمپر معمولاً استفاده از Pure Sine Wave انتخاب مطمئن‌تری است.
خروجی این نوع اینورتر به برق شهری نزدیک‌تر است و برای تجهیزات حساس الکترونیکی مناسب‌تر خواهد بود.
این موضوع به‌خصوص برای وسایلی مثل:
- لپ‌تاپ
- تجهیزات صوتی
- برخی موتورهای الکتریکی
- تجهیزات الکترونیکی حساس
اهمیت بیشتری دارد.
باتری کمپر چگونه شارژ می‌شود؟
وجود یک باتری بزرگ کافی نیست. باید راهی برای شارژ مجدد آن نیز وجود داشته باشد.
در کمپرها معمولاً از یک یا ترکیبی از روش‌های زیر استفاده می‌شود.
۱. شارژ باتری هنگام حرکت خودرو
یکی از کاربردی‌ترین روش‌ها استفاده از انرژی تولیدشده هنگام روشن بودن خودرو است.
با استفاده از تجهیزات مناسب می‌توان بخشی از انرژی سیستم خودرو را برای شارژ باتری کمپر استفاده کرد.
در سیستم‌های جدید معمولاً DC-DC Charger نقش مهمی در مدیریت این فرایند دارد.
مزیت این روش این است که هنگام رانندگی باتری کمپر نیز شارژ می‌شود.

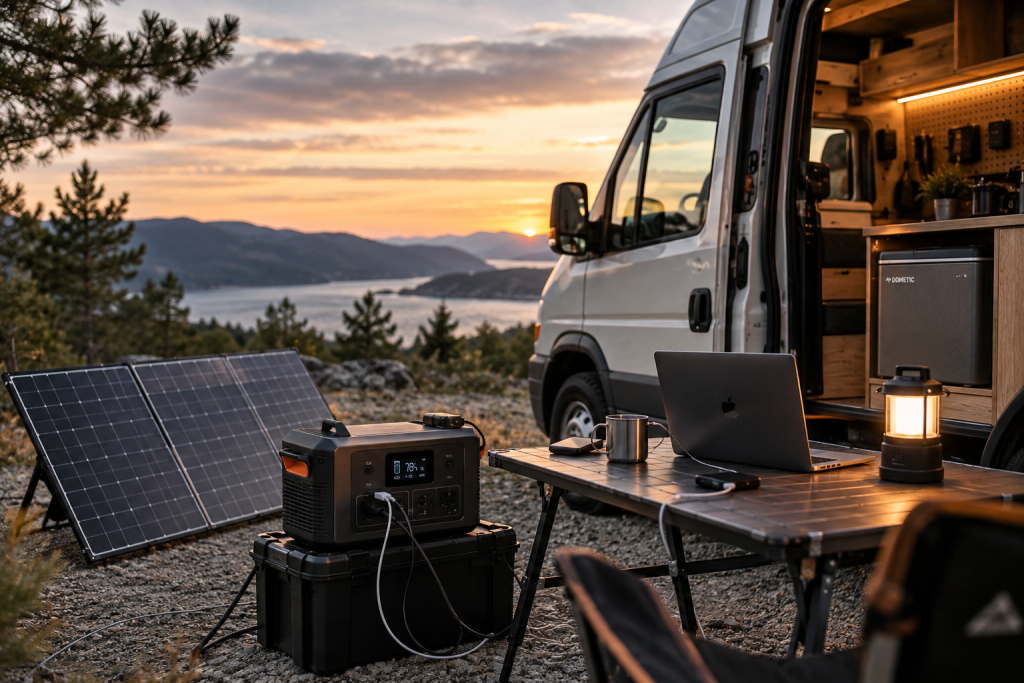

۲. پنل خورشیدی کمپر
پنل خورشیدی یکی از محبوب‌ترین تجهیزات برای افرادی است که سفرهای طولانی یا کمپ خارج از شبکه برق دارند.
پنل خورشیدی روی سقف خودرو نصب می‌شود و انرژی خورشیدی از طریق کنترلر شارژ به باتری منتقل می‌شود.
یک سیستم ساده می‌تواند چنین ساختاری داشته باشد:
پنل خورشیدی
↓
کنترلر شارژ
↓
باتری کمپر
↓
مصرف‌کننده‌ها
ظرفیت پنل خورشیدی باید متناسب با مصرف انرژی و فضای قابل استفاده روی سقف خودرو انتخاب شود.
MPPT چیست؟
اگر درباره سیستم خورشیدی کمپر تحقیق کرده باشید احتمالاً نام MPPT Charge Controller را دیده‌اید.
کنترلر شارژ بین پنل خورشیدی و باتری قرار می‌گیرد و وظیفه مدیریت فرایند شارژ را برعهده دارد.
کنترلرهای MPPT می‌توانند در بسیاری از شرایط راندمان مناسبی برای دریافت انرژی از پنل فراهم کنند.
البته کنترلر نیز باید براساس ولتاژ، جریان پنل و نوع باتری انتخاب شود.
۳. شارژ از برق شهری
روش دیگر استفاده از برق شهری در زمان دسترسی به پریز است.
مثلاً زمانی که کمپر در:
- پارکینگ
- کمپینگ مجهز
- منزل
- محل اقامت دارای برق
قرار دارد، می‌توان باتری را با شارژر مناسب از برق شهری شارژ کرد.
در یک سیستم کامل می‌توان هر سه روش را در کنار یکدیگر داشت:
شارژ هنگام رانندگی + خورشیدی + برق شهری
در نتیجه انعطاف سیستم برق کمپر بسیار بیشتر می‌شود.
برق ۱۲ ولت یا ۲۲۰ ولت؛ کدام برای کمپر بهتر است؟
تا جایی که امکان دارد، استفاده از تجهیزات ۱۲ ولت می‌تواند بهینه‌تر باشد.
دلیل آن ساده است.
باتری برق DC تولید می‌کند. اگر دستگاه مستقیماً با ۱۲ ولت کار کند، انرژی بدون تبدیل به آن می‌رسد.
اما برای استفاده از یک دستگاه ۲۲۰ ولتی، مسیر تقریباً به این شکل است:
باتری ۱۲ ولت
↓
اینورتر
↓
برق ۲۲۰ ولت
↓
دستگاه
هر مرحله تبدیل مقداری اتلاف انرژی ایجاد می‌کند.
بنابراین اگر برای یک وسیله نسخه مناسب ۱۲ ولت وجود داشته باشد، در بسیاری از طراحی‌های کمپر استفاده از آن منطقی‌تر است.
فیوز در برق‌کشی کمپر چه اهمیتی دارد؟
یکی از مهم‌ترین بخش‌های سیستم برق که نباید نادیده گرفته شود فیوز و تجهیزات حفاظتی است.
باتری‌های کمپر می‌توانند جریان بسیار زیادی ایجاد کنند.
اتصال کوتاه یا استفاده از سیم نامناسب می‌تواند باعث:
- داغ شدن کابل
- آسیب تجهیزات
- ذوب شدن عایق
- و در شرایط جدی، آتش‌سوزی
شود.
به همین دلیل تقریباً هر مدار باید براساس مصرف خود حفاظت مناسبی داشته باشد.
معمولاً یک Fuse Box مرکزی نیز برای توزیع برق مصرف‌کننده‌های ۱۲ ولتی استفاده می‌شود.
انتخاب قطر سیم در برق‌کشی کمپر
یکی از اشتباهات خطرناک استفاده از کابل نازک برای تجهیزات پرمصرف است.
انتخاب سطح مقطع کابل به چند عامل بستگی دارد:
- جریان مصرفی
- طول کابل
- ولتاژ سیستم
- افت ولتاژ مجاز
برای مثال کابل موردنیاز یک چراغ LED با کابل اتصال باتری به اینورتر ۲۰۰۰ وات کاملاً متفاوت است.
هرچه جریان بیشتر باشد، حساسیت انتخاب کابل نیز افزایش پیدا می‌کند.
بنابراین سیم‌کشی قسمت‌های پرجریان بهتر است براساس محاسبات مهندسی انجام شود، نه صرفاً تجربه یا ظاهر ضخیم کابل.
یک نمونه ساده از سیستم برق کمپر
فرض کنیم قصد داریم یک ون برای سفرهای چندروزه تجهیز کنیم.
تجهیزات آن شامل موارد زیر است:
- یخچال ۱۲ ولت
- ۶ چراغ LED
- پمپ آب
- دو شارژر موبایل
- لپ‌تاپ
- فن سقفی
یک معماری احتمالی می‌تواند چنین باشد:
پنل خورشیدی + DC-DC Charger
↓
باتری کمپر
↓
Fuse Box
↓
یخچال / روشنایی / پمپ / فن / USB
و در کنار آن:
باتری
↓
فیوز
↓
اینورتر
↓
پریزهای ۲۲۰ ولت
البته این فقط یک مثال مفهومی است و ظرفیت دقیق تجهیزات باید براساس مصرف واقعی محاسبه شود.
قبل از طراحی برق کمپر چه چیزهایی را مشخص کنیم؟
قبل از خرید باتری یا اینورتر بهتر است ابتدا یک فهرست کامل از تجهیزات تهیه کنید.
برای هر وسیله مشخص کنید:
- توان مصرفی چند وات است؟
- روزانه چند ساعت استفاده می‌شود؟
- ۱۲ ولت است یا ۲۲۰ ولت؟
- آیا هم‌زمان با دستگاه دیگری روشن می‌شود؟
- استفاده از آن ضروری است یا اختیاری؟
بعد می‌توان میزان مصرف روزانه را تخمین زد.
این کار باعث می‌شود هزینه سیستم نیز کنترل شود.
در بسیاری از موارد، بهینه کردن تجهیزات مصرفی بهتر از خرید باتری و اینورتر بسیار بزرگ است.
سیستم برق باید بخشی از طراحی کلی کمپر باشد
برق‌کشی بهتر است قبل از تکمیل دیوارپوش، کابینت و بخش‌های داخلی طراحی شود.
زیرا مسیر:
- کابل‌ها
- فیوزها
- تابلو برق
- اینورتر
- باتری
- پنل خورشیدی
- پریزها
- کلیدها
باید از ابتدا مشخص باشد.
اگر قصد دارید درباره سایر بخش‌های تجهیز خودرو نیز اطلاعات بیشتری کسب کنید، مطالعه راهنمای تبدیل ون به کمپر می‌تواند تصویر کامل‌تری از مراحل طراحی و تجهیز خودرو در اختیار شما قرار دهد.
همچنین قبل از شروع پروژه بهتر است فهرست تجهیزات ضروری کمپر را تهیه کنید تا سیستم برق دقیقاً متناسب با نیاز واقعی شما طراحی شود.
اشتباهات رایج در سیستم برق کمپر
بسیاری از مشکلات سیستم برق به دلیل انتخاب تجهیزات ضعیف نیست؛ بلکه به دلیل طراحی نامناسب ایجاد می‌شوند.
از اشتباهات رایج می‌توان به موارد زیر اشاره کرد:
- خرید باتری قبل از محاسبه مصرف
- انتخاب اینورتر بیش از حد بزرگ
- استفاده بیش از اندازه از وسایل ۲۲۰ ولت
- انتخاب کابل نامناسب
- حذف فیوز در برخی مدارها
- نصب تجهیزات برق در محل بدون تهویه مناسب
- استفاده از اتصالات ضعیف
- نداشتن دسترسی مناسب برای تعمیر و سرویس
- وابسته کردن تجهیزات کمپر به باتری استارت خودرو
طراحی اصولی از ابتدا معمولاً هزینه اصلاحات بعدی را بسیار کمتر می‌کند.
جمع‌بندی
سیستم برق کمپر یکی از مهم‌ترین زیرساخت‌های یک ون مسافرتی است و کیفیت طراحی آن مستقیماً روی آسایش و قابلیت استفاده از خودرو در سفر تأثیر می‌گذارد.
یک سیستم مناسب باید میان سه عامل تعادل ایجاد کند:
میزان مصرف + ظرفیت ذخیره انرژی + روش تأمین مجدد انرژی
باتری مناسب، اینورتر متناسب، کابل‌کشی اصولی، فیوزهای حفاظتی و روش مناسب شارژ، اجزای اصلی این سیستم هستند.
اگر سیستم برق از همان ابتدای پروژه و براساس تجهیزات واقعی خودرو طراحی شود، می‌توان بدون اضافه کردن هزینه و وزن غیرضروری، یک کمپر کاربردی‌تر و مطمئن‌تر ساخت.
سوالات متداول درباره سیستم برق کمپر
آیا برای کمپر حتماً باتری دوم لازم است؟
در کمپرهایی که تجهیزات برقی متعددی دارند، استفاده از باتری مجزا برای بخش مسکونی راهکار بسیار مناسب‌تری نسبت به مصرف مستقیم از باتری استارت خودرو است.
باتری لیتیومی برای کمپر بهتر است یا AGM؟
هرکدام مزایا و هزینه متفاوتی دارند. باتری LiFePO4 معمولاً وزن کمتر، عمر چرخه‌ای بیشتر و ظرفیت قابل استفاده بالاتری دارد، درحالی‌که AGM ممکن است هزینه اولیه پایین‌تری داشته باشد.
آیا پنل خورشیدی برای کمپر ضروری است؟
خیر. اما برای سفرهایی که خودرو مدت زیادی در یک محل متوقف می‌شود یا دسترسی به برق شهری محدود است، پنل خورشیدی می‌تواند بسیار کاربردی باشد.
اینورتر چند وات برای ون کمپر مناسب است؟
توان اینورتر باید براساس وسایل ۲۲۰ ولتی و میزان استفاده هم‌زمان آنها مشخص شود. انتخاب اینورتر صرفاً براساس بیشترین توان موجود توصیه نمی‌شود.
آیا می‌توان تمام وسایل کمپر را با برق ۲۲۰ ولت استفاده کرد؟
امکان آن وجود دارد، اما تجهیزات ۱۲ ولتی در بسیاری از موارد راندمان بیشتری دارند زیرا نیازی به تبدیل برق باتری توسط اینورتر ندارند.
